Nuki Opener an Gira Wohnungsstation UP (Hörereinsatz 42 40 04) – Anschlussplan zur Prüfung

Hallo zusammen,

ich möchte den Opener an eine Gira Wohnungsstation Unterputz (2-Draht-Bus) anschließen: Hörereinsatz 42 40 04 in der unteren Dose, Busankoppler (BUS / System / ET / ZV) in der oberen, verbunden über ein 6-adriges Flachkabel. Klingelunterdrückung brauche ich nicht.

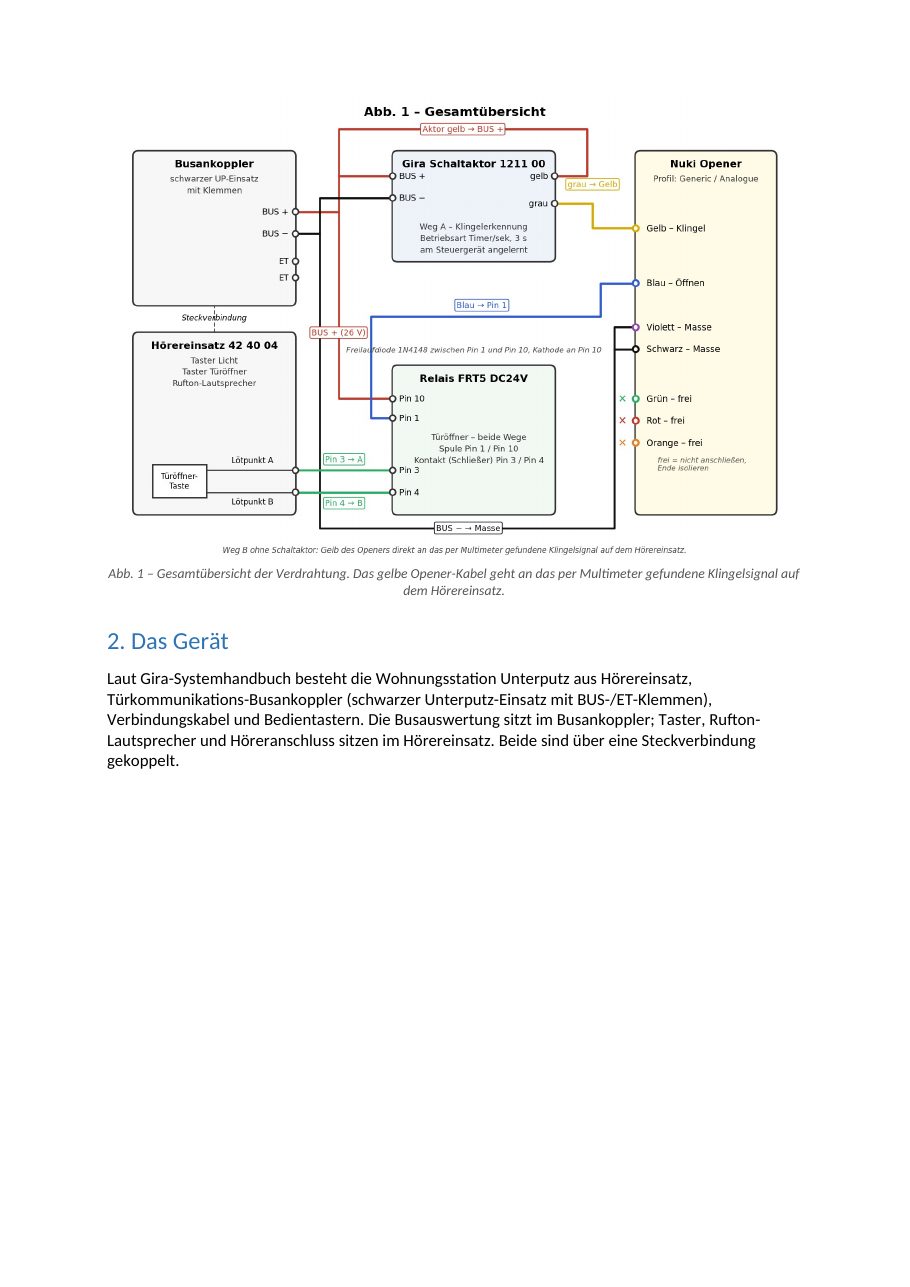

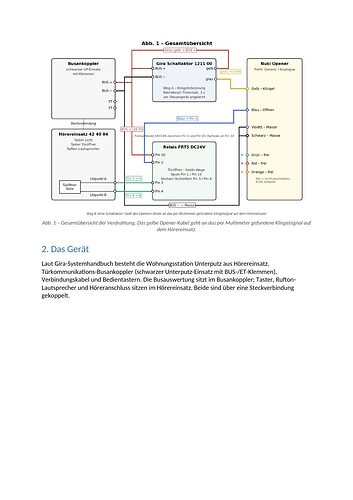

Aus dem Thread „Anschluss Gira“ (AP 1250) und der 1279-Anleitung von chi427 habe ich mir folgenden Plan gebaut und würde mich freuen, wenn jemand drüberschaut, bevor ich loslege:

Masse: Violett + Schwarz an BUS− (Schraubklemme am Busankoppler)

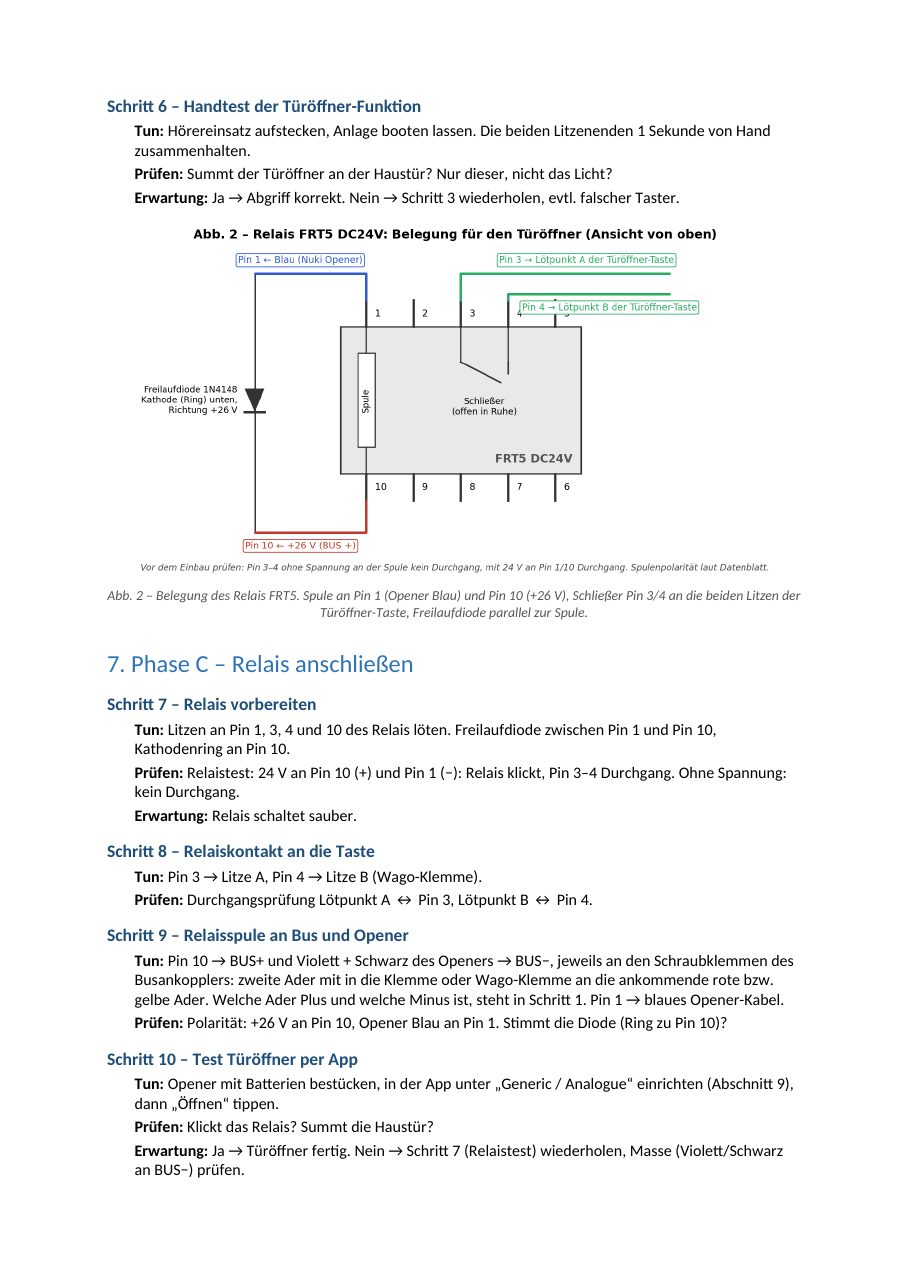

Türöffner: Blau schaltet ein Miniaturrelais FRT5 DC24V – Spule zwischen BUS+ (26 V) und Blau, Freilaufdiode parallel. Der Relaiskontakt überbrückt die mechanische Türöffner-Taste am Hörereinsatz (zwei Litzen an die Lötpunkte des Tasters).

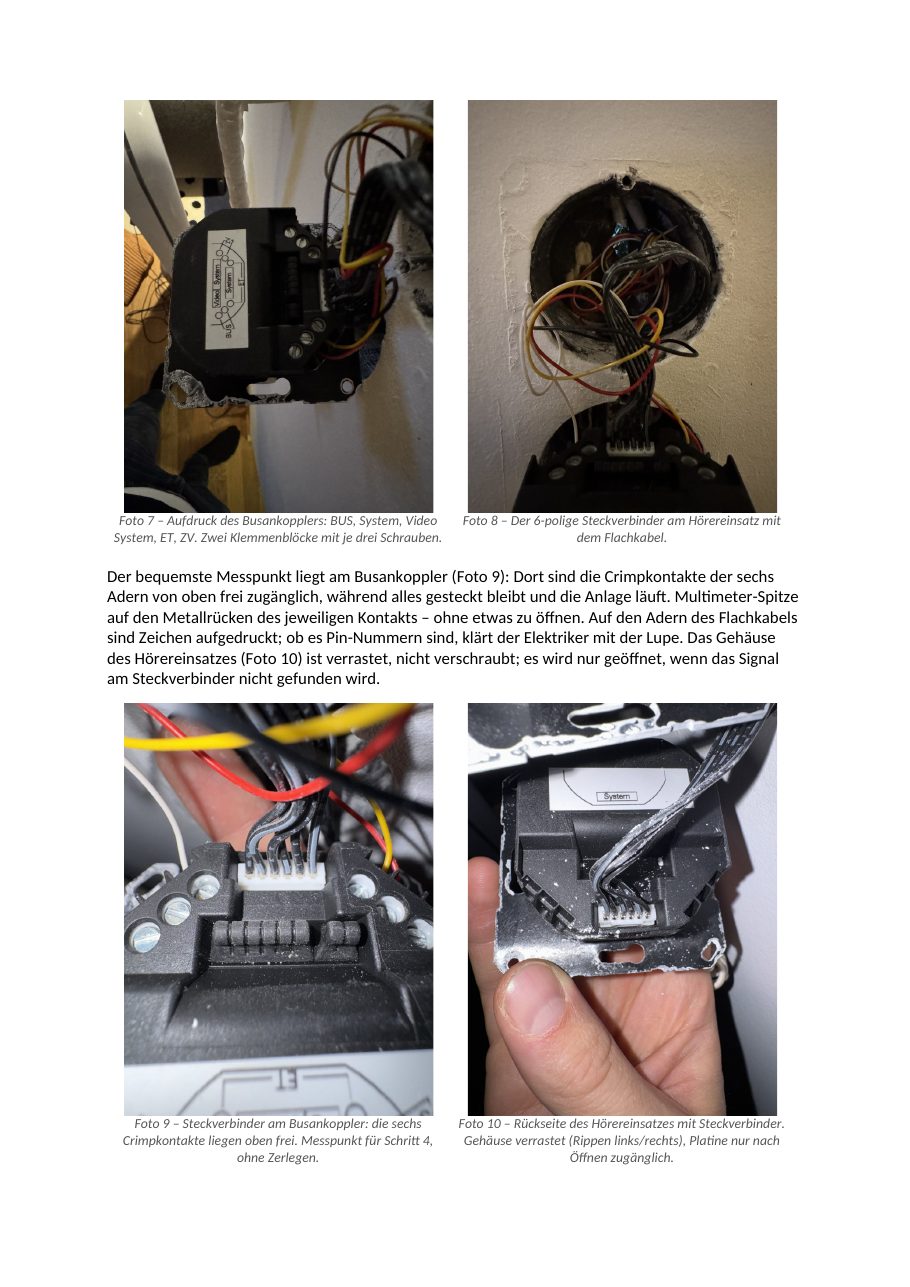

Klingel: Gelb an das Signal, das beim Klingeln den Pegel wechselt. Messen will ich zuerst an den sechs frei liegenden Crimpkontakten des Flachkabel-Steckers am Busankoppler, gegen BUS−. Erst wenn dort nichts ist, auf der Platine des Hörereinsatzes (Verstärker-Enable, wie bei der 1250).
App: Generic / Analogue, Bridge für den Opener.

Drei Fragen:

  1. Ist das Relais über der mechanischen Taste sauber gelöst, oder schaltet Blau bei euch direkt gegen die Taste?
  2. Hat jemand die Belegung des 6-poligen „System“-Steckers zwischen Busankoppler und Hörereinsatz? Auf den Adern sind Zeichen aufgedruckt.
  3. Läuft das Rufsignal bei der UP-Station als DC-Pegel zum Hörereinsatz oder als Audio?

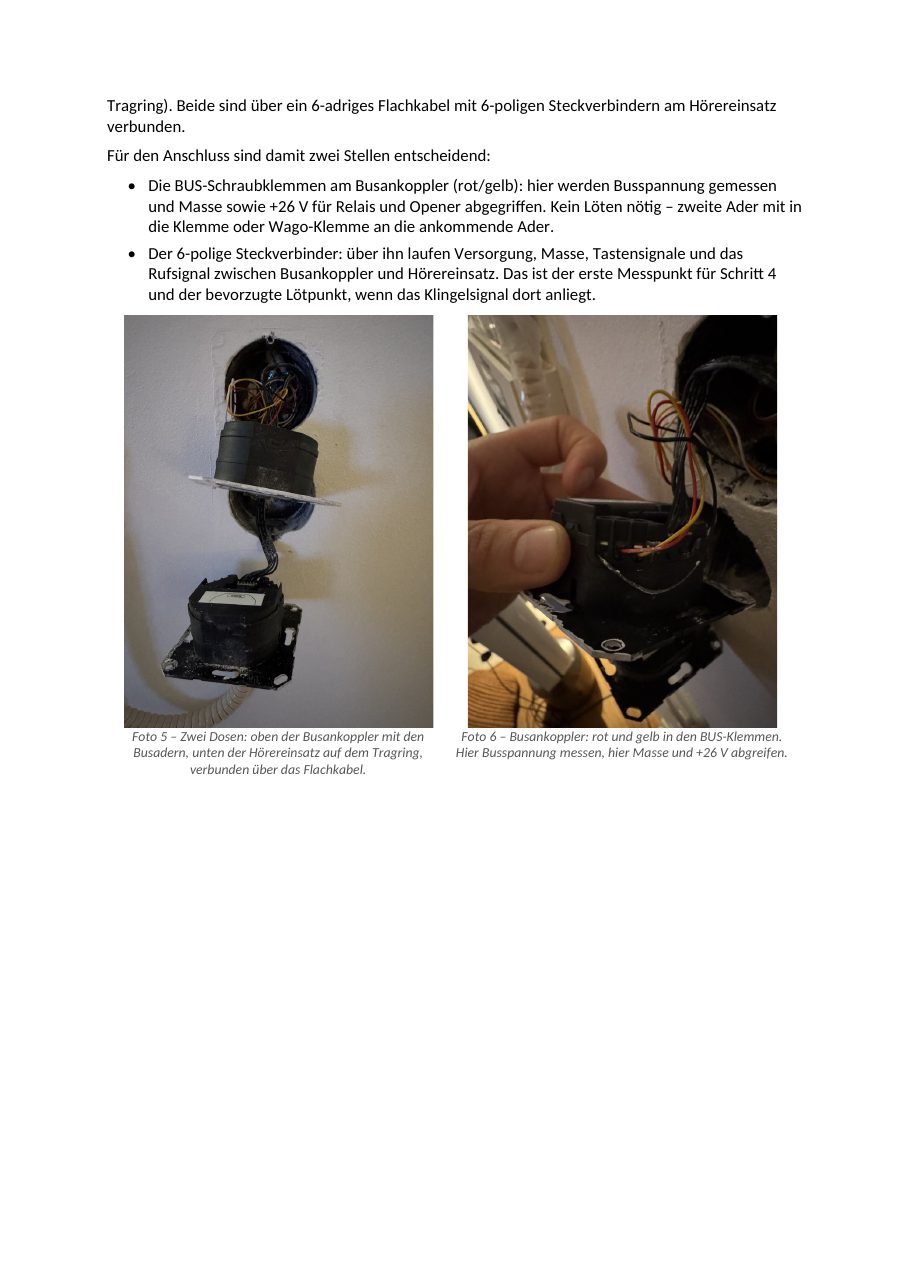

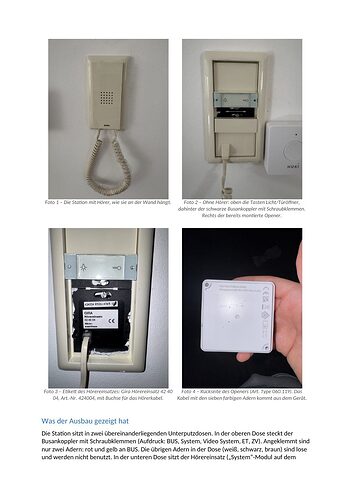

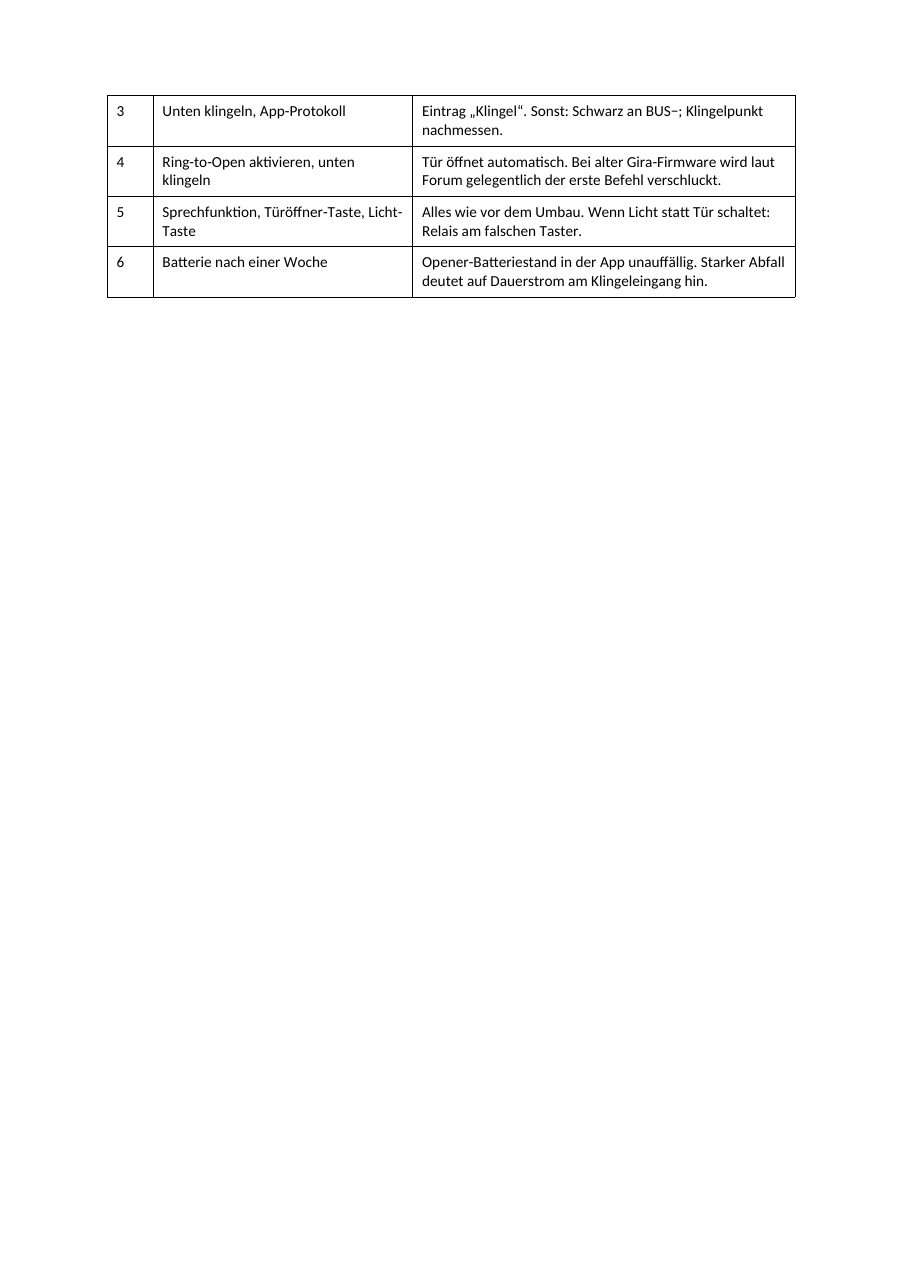

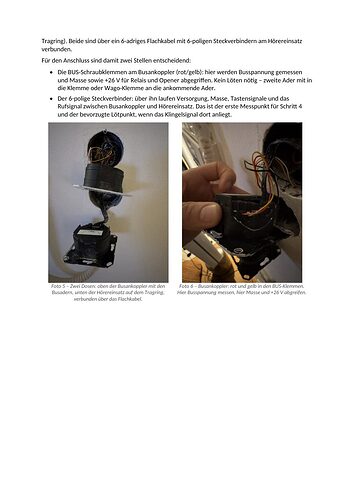

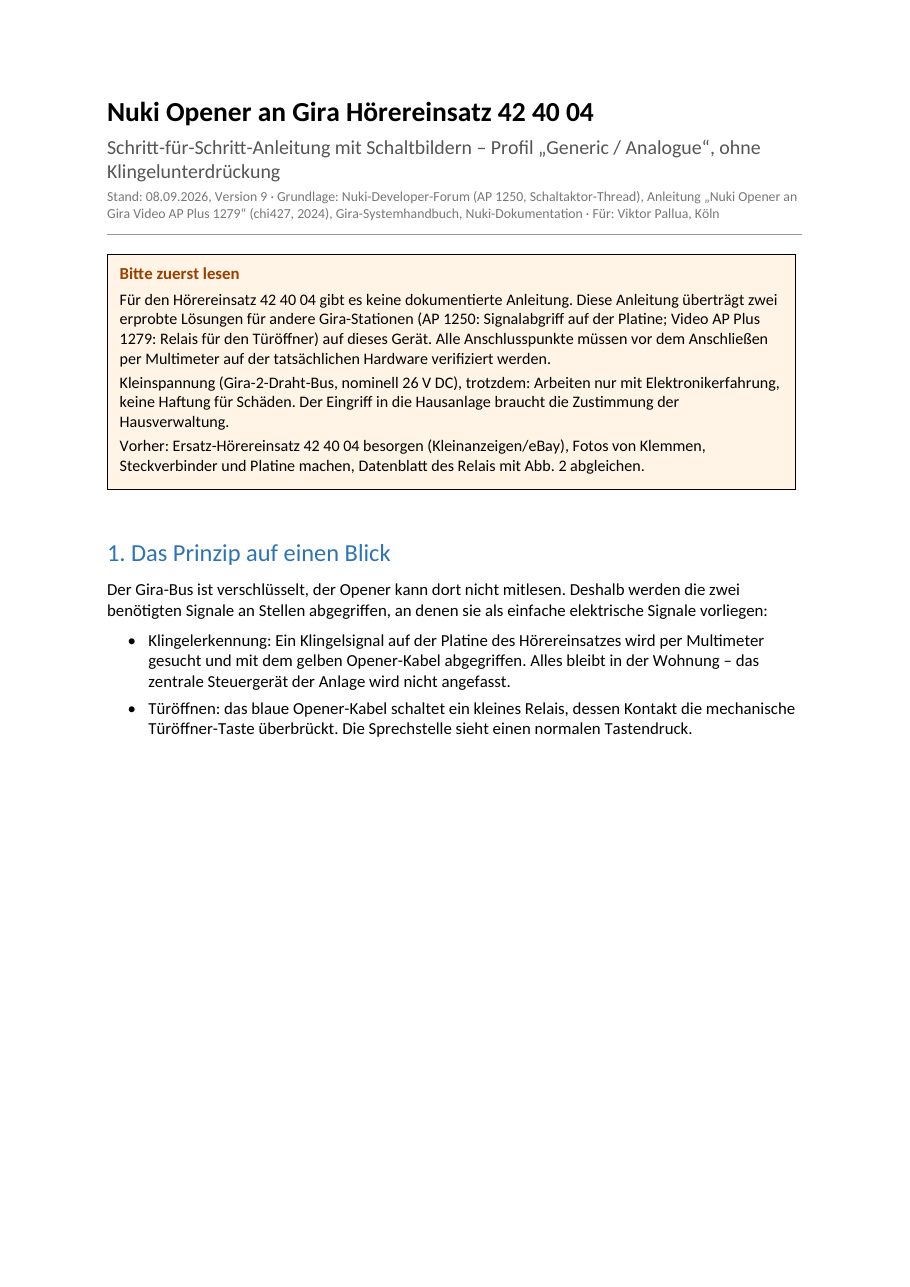

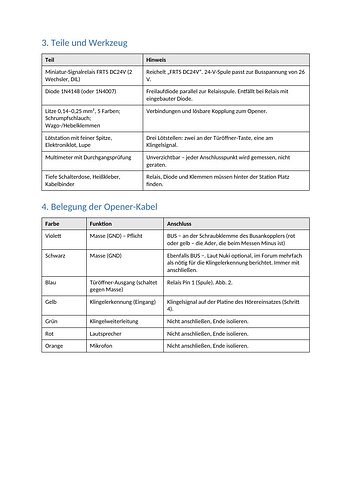

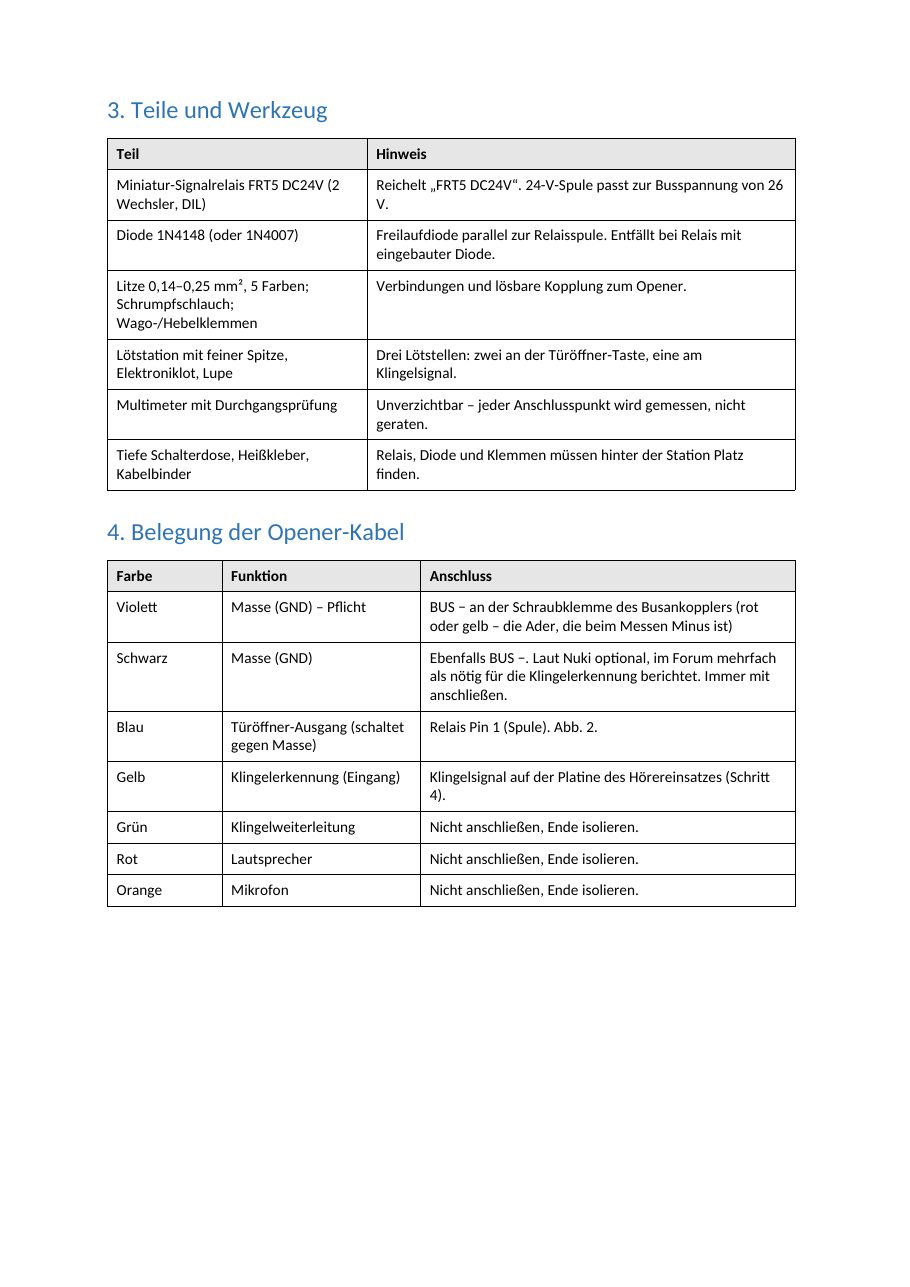

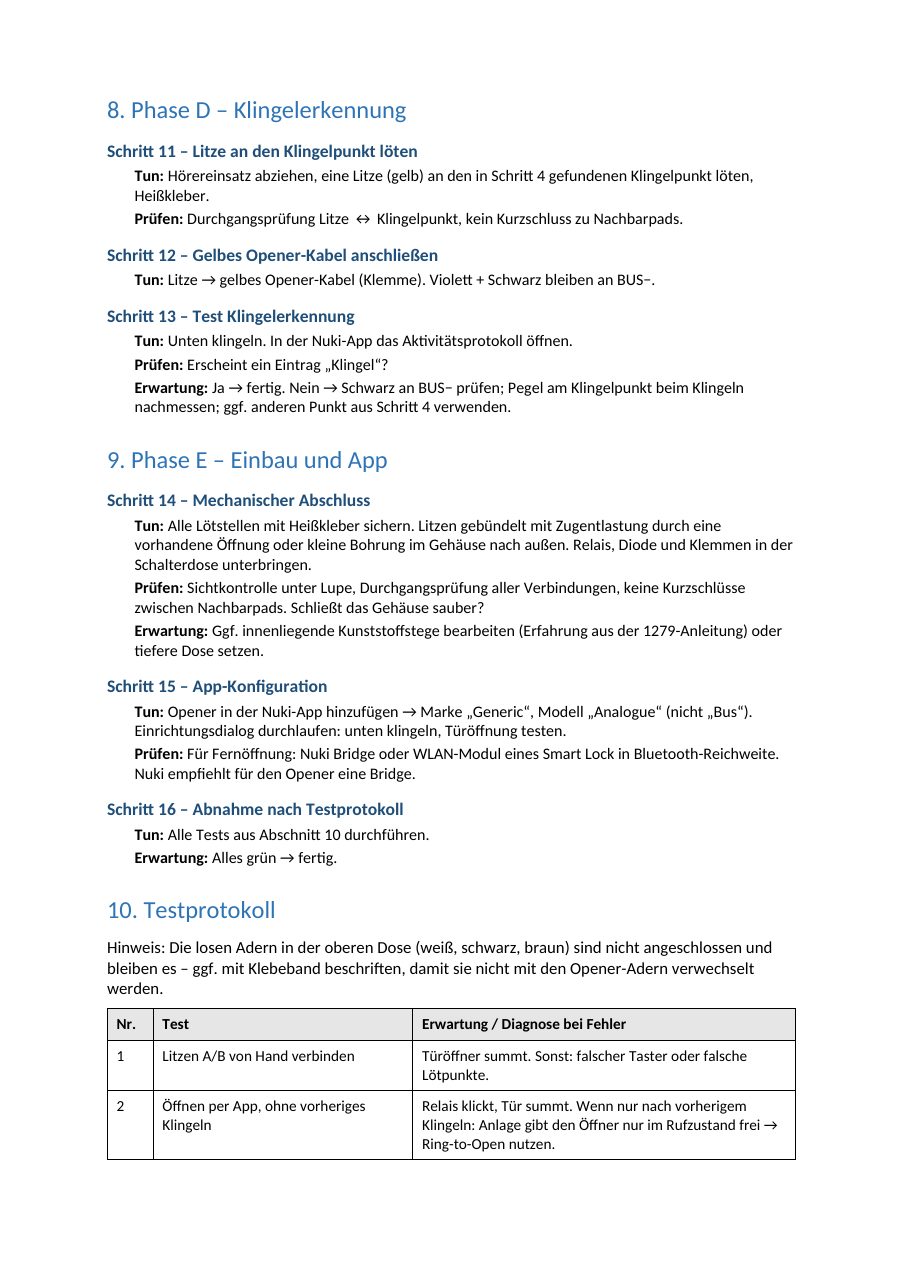

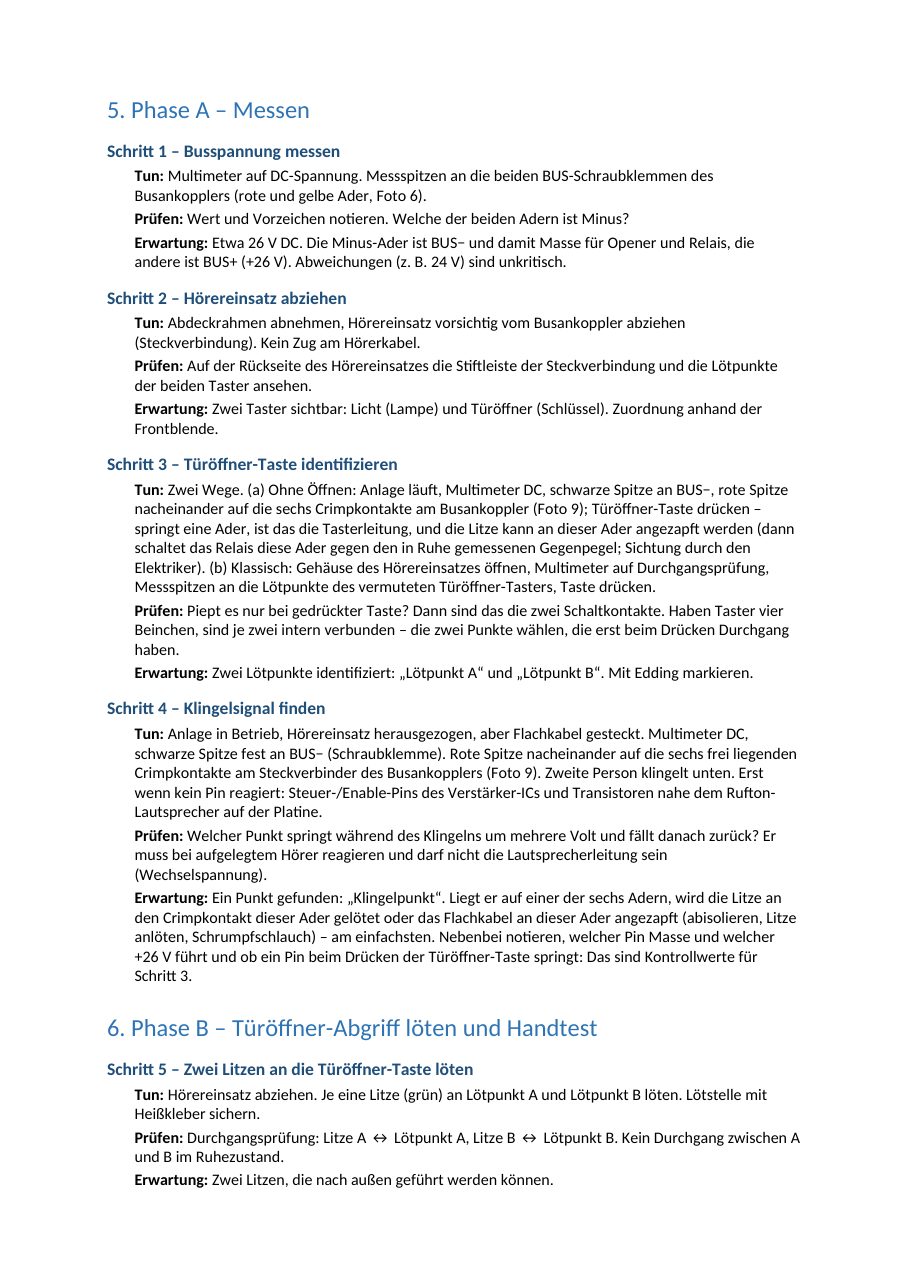

Die ausführliche Anleitung mit Fotos und Schaltbildern findet ihr unten als Seitenbilder (10 Seiten).

Viele Grüße
Viktor
